桌面客户端插件可扩展架构

插件式可扩展架构是一种设计应用程序的方法，可以在运行时动态加载和卸载插件。该架构的目的是使应用程序更加灵活和可扩展。使用插件式可扩展架构，应用程序的各个部分可以独立开发和更新，而不需要对整个应用程序进行修改或重新编译。

架构设计优势

对于我们团队开发的桌面应用来说，它有如下优势：

减少安装及启动时间，动态扩展功能
利用插件管理器在运行时动态加载和扩展的机制，让程序的功能在不修改原有代码的情况下进行扩展。
（首次安装插件会耗费些时间，之后启动都较快）
开发更加灵活和高效
开发人员可以专注于插件的具体功能，而不必担心影响应用程序的总体结构。
（主程序和插件逻辑不会深度耦合，开发更专注，减少沟通成本）
升级和维护更加容易和快速
开发人员只需要发布新插件即可，不必重新编译或修改应用程序的主体部分。
（更重要的是，用户不需要频繁安装客户端）
降低应用程序的复杂性，便于移植
开发人员可以根据需要选择和使用插件，而不必将所有功能都集成到应用程序中。
（融合出版和幼师云客户端，我们只需要实现相同插件管理器，就可以集成所有插件，便于功能移植）

架构基本组成

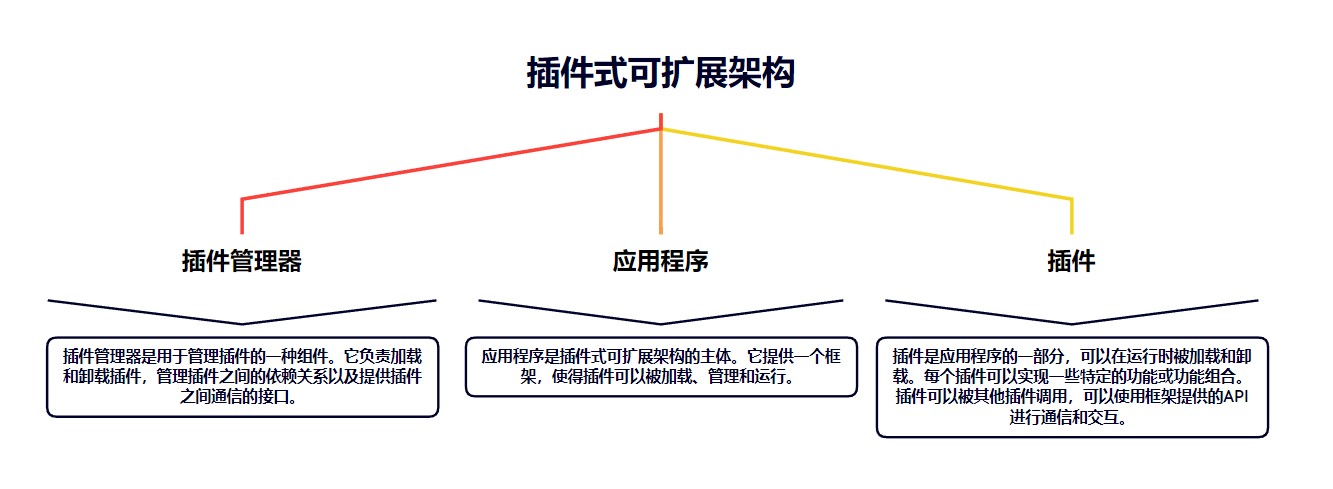

可以分为三个主要部分：应用程序、插件和插件管理器。如下图所示：

应用程序：应用程序是该架构的主体。它提供一个框架，使得插件可以被加载、管理和运行。
插件：插件是应用程序的一部分，可以在运行时被加载和卸载。每个插件可以实现一些特定的功能或功能组合。插件可以被其他插件调用，可以使用框架提供的API进行通信和交互。
插件管理器：插件管理器是用于管理插件的一种组件。它负责加载和卸载插件，管理插件之间的依赖关系以及提供插件之间通信的接口。

架构设计的几大要素

当开始设计插件架构时，我们所要思考的问题往往离不开以下几点。整个设计过程其实就是为每一点选择合适的方案，最后形成一套插件体系。这几点分别是：

如何注入、配置、初始化插件
插件如何为主程序提供扩展能力
主程序赋予的能力与插件输入输出的含义
多个插件之间的关系

注入、配置、初始化插件

注入本质上是让程序感知到插件的存在。注入的方式一般可以分为声明式和编程式。两者可以单独也可以结合使用。

声明式就是通过配置信息，告诉程序应该去哪里去取什么插件，程序运行时无需关心插件是如何实现，按照约定与配置去加载对应的插件。

编程式的就是程序提供某种注册 API，开发者通过将插件传入 API 中来完成注册。

初始化的时机分为三种，按实际需求去选择：注入即初始化、统一初始化、运行时初始化（有的插件随时安装随时使用，有的需要重启服务，在注入时即初始化）

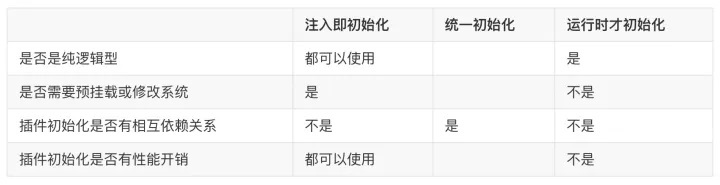

图片展示三种初始化方式

插件如何为程序提供扩展能力

这个过程的前提是插件与程序间建立一份契约，约定好对接的方式。这份契约可以包含文件结构、配置格式、API接口。

以VSCode插件为例：

文件结构：沿用了 NPM 的传统，约定了目录下 package.json 承载元信息。
配置格式：约定了 main 的配置路径作为代码入口，activationEvents定义激活方式，私有字段 contributes 声明命令与配置（该字段可配置菜单和视图容器）
API 接口：约定了扩展必须提供 activate 和 deactivate 两个接口。并提供了 vscode 下各项 API 来完成注册。

下面以两个开源项目插件配置为例，简单介绍插件的配置格式

VSCode 插件配置格式

我们只需要关心package.json和extension.ts，结构如下：

package.json

{
  "engines": {
    "vscode": "^1.47.0"
  },
  "activationEvents": [
    "onLanguage:java",
    "onCommand:java.show.references",
    "onCommand:java.show.implementations",
    "onCommand:java.open.output",
    "onCommand:java.open.serverLog",
    "onCommand:java.execute.workspaceCommand",
    "onCommand:java.projectConfiguration.update",
    "workspaceContains:pom.xml",
    "workspaceContains:build.gradle"
  ]
}

有两个关键字，engines指VSCode兼容版本，activationEvents表示触发事件。onLanguage为语言为java时，输入命令或者工作区中包含pom.xml文件，这些都会加载插件。插件的加载机制是懒加载，只有触发了指定事件才会加载。

extension.ts导出一个activate函数，表示当插件被激活时执行函数内的内容。弹出一个Hello World的提示框。

Rubick 取色器、系统剪贴板插件配置格式

Rubick是一款提升工作效率的开源工具，它的特色就是集成了各种工作场景下的插件，例如取色器、系统剪贴板、文件拖拽中转站等等。插件的配置格式如下：
左边是UI插件，右边是系统插件

{
  "name": "rubick-system-color-picker",
  "pluginName": "取色器",
  "version": "1.0.1",
  "description": "取色器",
  "main": "index.html",
  "preload": "preload.js",
  "logo": "https://pic1.zhimg.com/80/v2-5f1810a71af6eefcd77edbbf07ea1cc7_720w.png",
  "homePage": "https://gitee.com/rubick-center/rubick-system-color-picker/raw/master/README.md",
  "pluginType": "ui",
  "features": [
    {
      "code": "colorpicker",
      "explain": "取色器",
      "cmds": [
        "colorpicker",
        "qs",
        "取色"
      ]
    }
  ]
}

{
  "main": "index.html",
  "preload": "preload.js",
  "features": [
    {
      "code": "clipboard",
      "explain": "剪贴板历史记录、记录合并复制或粘贴、文件中转站",
      "cmds": [
        "剪贴板",
        "剪切板",
        "Clipboard"
      ]
    },
    {
      "code": "search",
      "explain": "剪贴板历史记录搜索",
      "mainPush": true,
      "cmds": [
        {
          "type": "over",
          "maxLength": 40,
          "label": "剪贴板搜索"
        }
      ]
    }
  ],
  "name": "rubick-system-clipboard",
  "pluginName": "系统剪贴板",
  "description": "系统剪贴板增强，合并复制、合并粘贴、文件拖拽中转",
  "author": "muwoo",
  "homePage": "https://gitee.com/rubick-center/rubick-qjb/raw/master/README.md",
  "version": "1.0.0",
  "entry": "main.js",
  "logo": "https://pic1.zhimg.com/80/v2-8808dd420ee9804ad588aaee01ba9398_720w.png",
  "pluginType": "system"
}

主程序提供的能力与插件的输入输出

插件与主程序间最重要的契约就是 API 接口，这涉及了可以使用哪些 API，以及这些 API 的输入输出是什么。

同时，不管是主程序对插件的调用还是插件调用主程序的能力，我们都是需要一个确定的输入输出信息。

主程序提供的能力

主程序提供给插件使用的公共工具，或者可以通过一些方式获取或影响主程序本身的状态。能力的注入我们常使用的方式是参数（环境变量）、上下文对象（global、mainWindow）或者工厂函数闭包。

提供的能力类型主要有下面四种：

纯工具：不影响主程序状态
获取当前主程序状态
修改当前主程序状态
API 形式注入功能：例如注册 UI，注册事件等

对于需要提供哪些能力，一般的建议是根据插件需要完成的工作，提供最小够用范围内的能力，尽量减少插件破坏主程序的可能性。

输入输出

输入输出的结构需要与插件的职责强关联，保证易读性及防止过度膨胀
输入 { inPath: 原始图片 } —插件处理中—> 输出 { outPath: 转码后图片 }

如果插件输入输出过于复杂，可能要反思一下抽象是否过于粗粒度。

多个插件之间的关系

通常是一个扩展点对应一个插件，例如Rubick。

复杂程序，在同一个扩展点上注入的插件，例如VSCode。
并且有多种组合方式。常见的形式如下：

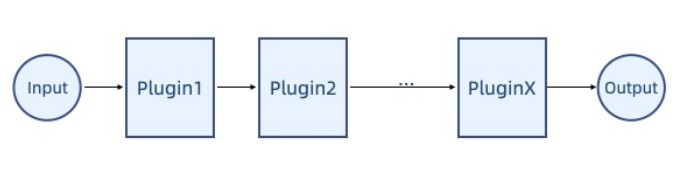

管道式

输入输出相互衔接，一般输入输出是同一个数据类型。
插件间关系

覆盖式

只执行最新注册的逻辑，跳过原始逻辑
插件间关系

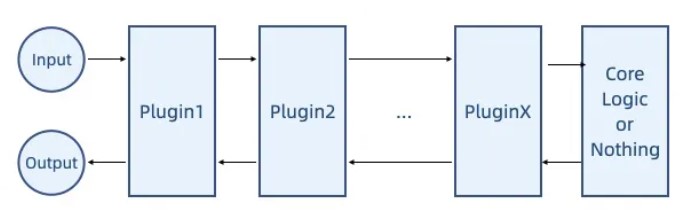

洋葱圈式

在管道式的基础上，如果主程序核心逻辑处于中间，插件同时关注进与出的逻辑，则可以使用洋葱圈模型。
这里也可以参考 koa 中的中间件调度模式 https://github.com/koajs/compos
插件间关系

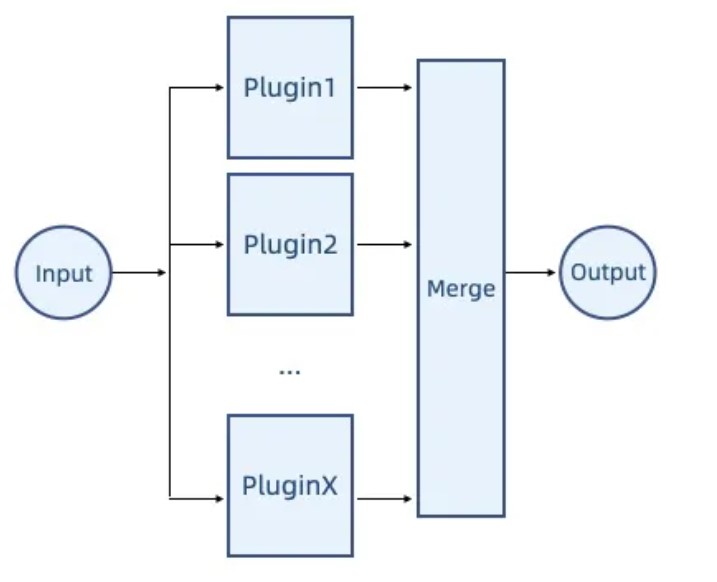

集散式

集散式就是每一个插件都会执行，如果有输出则最终将结果进行合并。这里的前提是存在方案，可以对执行结果进行 merge。
插件间关系

我们只需要做简单了解，毕竟我们不是做复杂系统和IDE。本次分享只关注一个扩展点对应一个插件。

有了以上理论基础，在我们的脑海中一定已经有了一个插件架构的雏形。剩下的可能是结合具体问题，再通过一些设计模式去优化开发和使用体验。

融合出版客户端插件架构设计

插件模式的设计，可以简单也可以复杂，我们不能指望一套插件模式适合所有的场景，在设计之前我们一定要先定义清楚问题。具体选择什么方式实现，一定是根据具体解决的问题权衡得出的。

回顾一下架构组成和四个要素，就可以开始进行设计
架构组成：应用程序、插件管理器、插件
四个要素：

如何注入、配置、初始化插件
插件如何为主程序提供扩展能力
主程序赋予的能力与插件输入输出的含义
多个插件之间的关系

主程序启动流程

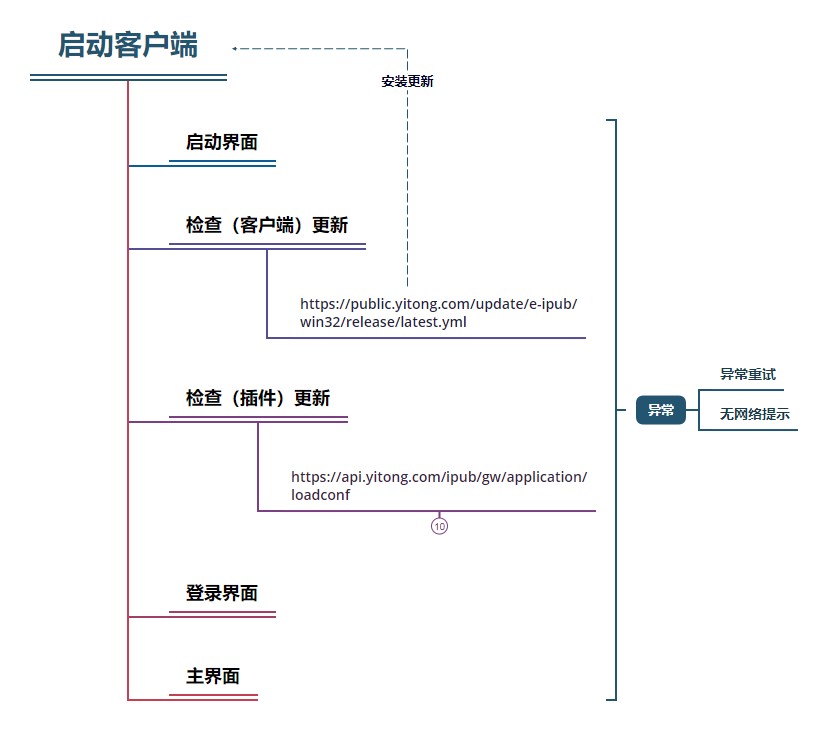

启动流程

插件管理器

VSCode和Rubick的插件管理器是带UI界面的插件中心。插件的安装、卸载、更新等操作都在插件中心进行。融合出版目前无UI管理界面，从CMS拉取插件清单。

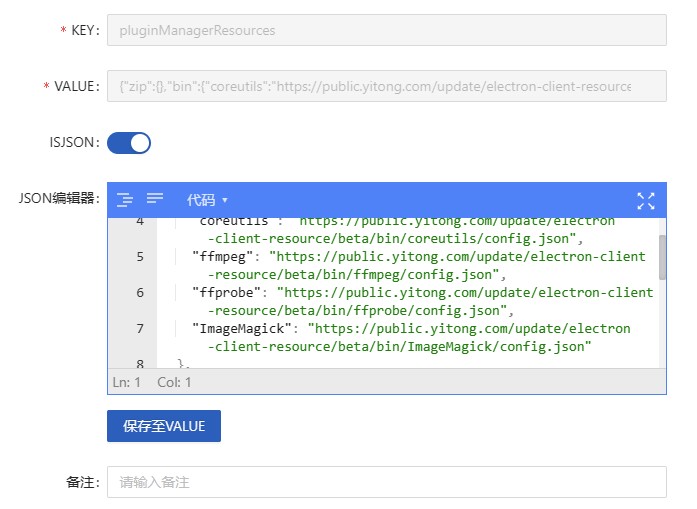

CMS插件配置

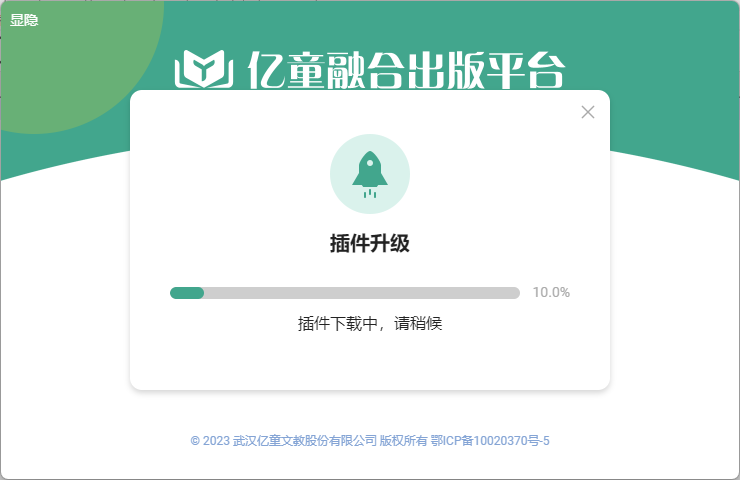

在CMS中动态配置插件列表，客户端启动时统一下载、更新插件。
Alt text

当然对于使用场景少、体积较大的插件，会采用不同策略，在运行时去下载并初始化。

插件配置、注入、初始化

配置

约定插件配置

// courseware-packer 插件
{
  "version": "0.0.1",
  "entry": "0.0.1.asar/electron-main.js",
  "type": "asar",
  "uri": "https://public.yitong.com/update/electron-client-resource/release/plugin/courseware-packer/0.0.1.asar.zip",
  "md5": "47f50baaea77a874974f0d3d9ed47c18",
  "sha1": "b8aecef65b27b3c98bfad3f3befc5891fb8cb4d4"
}

注入

module.exports = async function init(params: any) {
  const Packer = require("./index");
  const packer = new Packer(params);
  const funs = {
    "plugin.courseware-packer.createView": (data: any) => packer.createView(data),
    "plugin.courseware-packer.closeView": (data: any) => packer.closeView(data),
    "plugin.courseware-packer.packaging": (data: any) => packer.packaging(data)
  };
  const commands: any[] = [];
  Object.keys(funs).forEach((item: any) => {
    commands.push(item);
  });

  return {
    ...funs,
    commands,
  };
};

初始化

运行时初始化（部分插件运行时下载再初始化）
调用插件命令 plugin.courseware-packer.createView

/**
 * @description TODO: 插件管理
 * 1. 检查并下载插件
 * 2. 导入 各个插件入口文件
 */
export const pluginManager = () => {
  const plugins: any = {};
  const pluginCallback = async (_event: any, { command, ...rest }: IPCPlugin) => {
    const [pluginType, pluginName] = command.split('.');
    if (!pluginType && !pluginName) return '';
    const entry = (await downloadElectronResource(pluginType, pluginName)) as string;
    const pluginInit = require(entry);
    if (!plugins[pluginName]) {
      plugins[pluginName] = await pluginInit(params);
    }
    return plugins[pluginName]?.commands?.includes(command)
      ? plugins[pluginName]?.[command]?.(rest)
      : '';
  };
  return {
    [IPC.SEND.PLUGIN]: pluginCallback,
    [IPC.INVOKE.PLUGIN]: pluginCallback,
  };
};

主程序提供能力

要使用主程序提供能力，首先约定插件包文件结构

文件结构

Alt text
electron-main.js 脚本入口、node_modules 脚本依赖、package.json 脚本包信息、index.html 页面入口、assets 页面资源
…

API 接口

供插件脚本使用：参数、上下文对象或者工厂函数闭包。

const params = {
  // 上下文对象：global、mainWindow
  electron,
  mainWindow: globalManager().get('mainWindow'), // 主窗口
  // 参数：环境变量
  IPC,
  PATH,
  IS_PRODUCTION,
  getUserDataDirPath,
  props,
  // 工厂函数闭包：日志、刷新token、下载依赖插件
  logger,
  getUploadToken,
  downloadElectronResource,
}

供插件UI渲染进程使用：

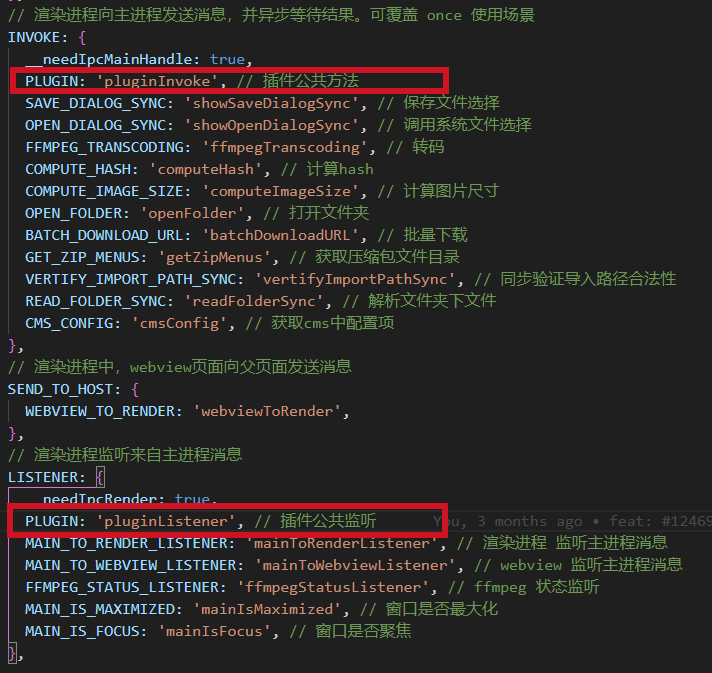

preload.js中IPC通信方法

常规通信方法：窗口放大、缩小、弹窗、下载插件、Loading等
插件专用通信方法：插件初始化时注册的方法

Alt text

目前已有的插件

有三种类型的插件：plugin插件、bin插件、shell插件
bin只是扩展使用二进制文件，主逻辑还是在主程序中。
shell插件是一个资源包，供课件打包合并使用。
plugin插件就是按照上诉结构进行设计。

插件	插件名称	类型	依赖项	备注
coreutils	计算hash	bin	无	可使用npm-yt-ouid替代（评估中）
ImageMagick	图片转码	bin	无
ffprobe	多媒体分析	bin	无	ffmpeg命令替代（评估中）
ffmpeg	音视频编解码	bin	无
object-storage	文件存储	plugin	ImageMagick、ffprobe、ffmpeg
game-player	游戏播放	plugin	无
game-editor	游戏编辑	plugin	game-player
main-html	融合出版内容	plugin	all
courseware-packer	课件打包	plugin	electron-shell
electron-shell	壳程序	shell	无
