物联网之设备数据采集（一）

码农初次实践模拟采集设备数据，本次模拟采集蒸汽锅炉设备运行数据。

前置准备

硬件准备

设备 说明

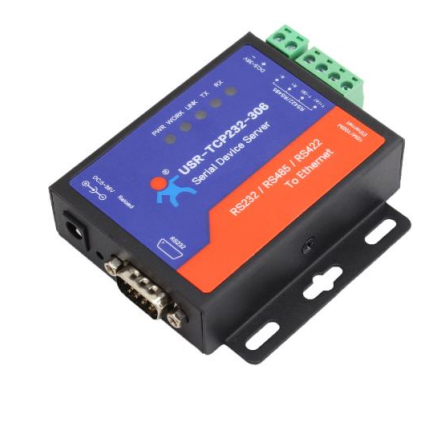

USR-TCP232-306 Serial Device Server，实现串口转网络
UT-890A USB转RS-485/422转换器（+ 对 A，- 对 B）
网线 连接设备到局域网

软件准备

软件 版本 用途
Modbus Poll V4.3.4 Modbus 主站模拟器
Modbus Slave V4.3.1 Modbus 从站模拟器
USR-M0 V2.2.6.3 306设备配置工具
TCPCOM V3.0.6 TCP/串口调试助手

服务准备

  • MQTT服务器（如 EMQX）

文档准备

蒸汽锅炉通讯协议

基础参数

1
2
3
4
5
6
通讯参数设定：
- 波特率：9600
- 校验位：无
- 数据位：8
- 停止位：1
- 站号：在触摸屏上设定（设定后需断电重启）

采集点定义

模拟量数据

参数 地址 类型 换算规则
烟道温度 40502 整型 实际值 = 采集值 × 0.1
锅炉压力 40006 实数 实际值 = 采集值 × 0.01

状态量数据

参数 地址 类型 说明
小火 00007=1, 00008=0 开关量 燃烧状态
大火 00007=1, 00008=1 开关量 燃烧状态
无火 00007=0, 00008=0 开关量 燃烧状态
给水泵运行 00006=1 开关量 1=运行, 0=停止

水位状态 (40061)

值 状态
0 水位极低
1 水位低
2 水位正常
3 水位高
4 水位极高

压力状态 (40066)

值 状态
1 压力低
2 压力正常
3 压力高
4 压力极高

故障状态 (40571)

16位整型，按位解析：

位 值 故障类型
bit0 1 定时时间到关机（正常模式）
bit8 256 燃烧机故障
bit9 512 烟温传感器故障
bit10 1024 烟道超温故障
bit11 2048 炉水水位极低
bit12 4096 蒸汽压力极高故障
bit14 16384 炉水水位极高故障

配置 USR-TCP232-306

按照设备标签上的IP和账户信息进入管理页面。

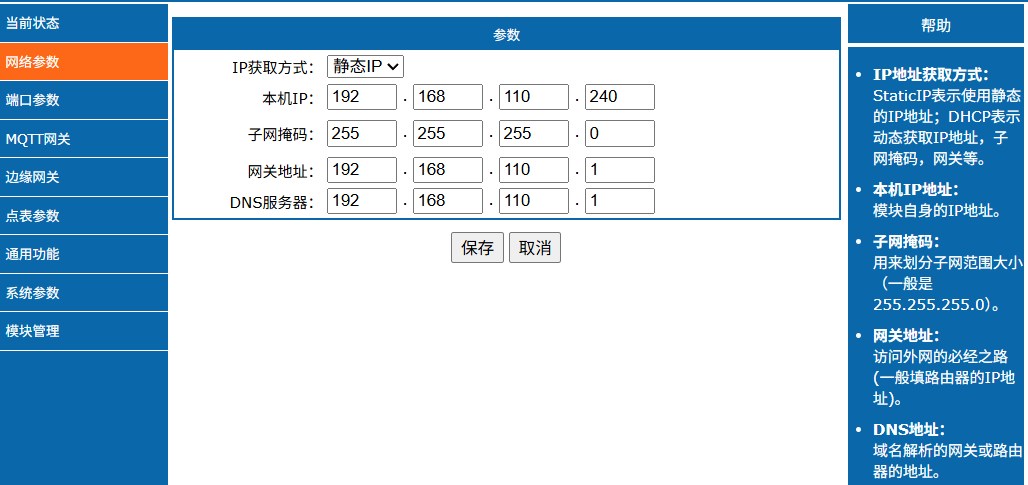

网络参数

配置局域网固定IP，方便后期调试。

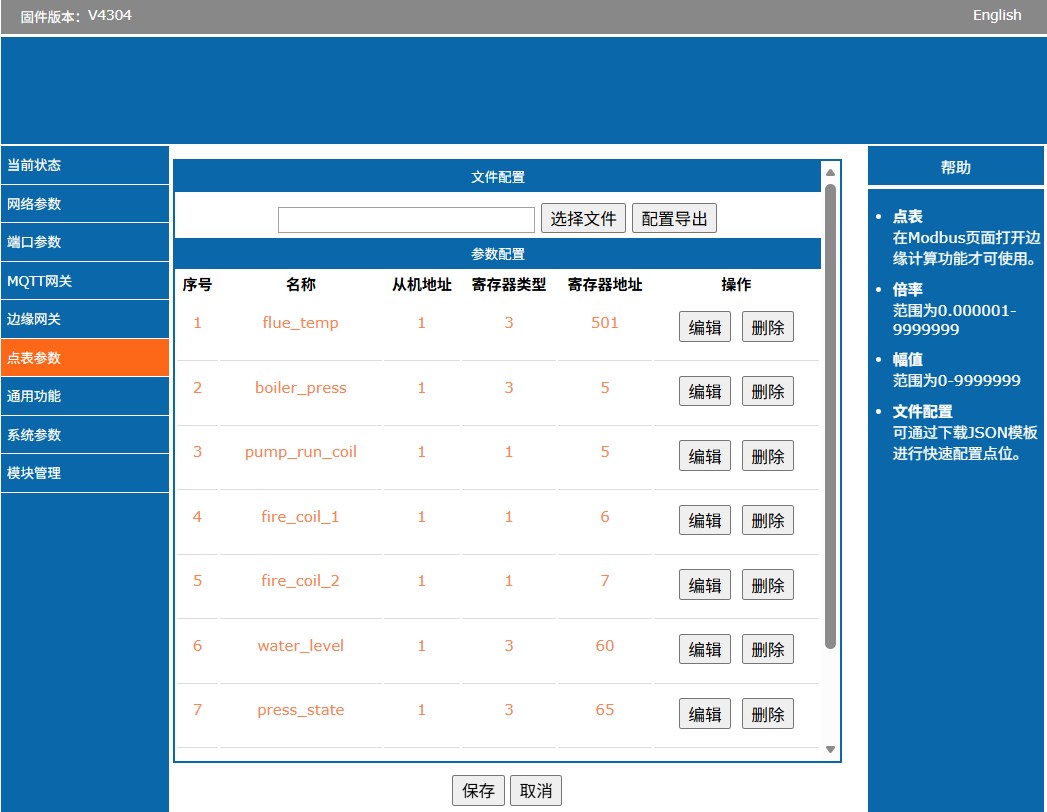

点表参数

按照通讯协议文档配置各个参数，建议先手动添加一个数据点，然后导出JSON配置进行批量编辑。

字段配置说明

字段 说明 示例
key 唯一序号，从1递增 1, 2, 3…
name 采集参数名称（英文标识） flue_temp
sadd 从机地址（站号） 1
rtype 功能码：1=读线圈，3=读保持寄存器 3
radd 协议地址 501
dtype 数据类型编码 2
magn 倍率 0.1
report 变化上报开关 0/1
ampl 变化上报幅值 0

地址转换规则

  • **线圈地址 (0xxxx)**：协议地址 = 点位地址 - 1
  • **保持寄存器 (4xxxx)**：协议地址 = 点位地址 - 40001

数据类型编码

dtype 类型 说明
0 布尔型 开关量/线圈
1 16位有符号 Signed
2 16位无符号 Unsigned
7 32位浮点数(ABCD) Float
8 32位浮点数(CDAB) Float inverse

完整配置JSON

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
{
  "datas": [
    {
      "key": 1,
      "name": "flue_temp",
      "sadd": 1,
      "rtype": 3,
      "radd": 501,
      "dtype": 2,
      "magn": "0.1",
      "report": 0,
      "ampl": "0"
    },
    {
      "key": 2,
      "name": "boiler_press",
      "sadd": 1,
      "rtype": 3,
      "radd": 5,
      "dtype": 7,
      "magn": "0.01",
      "report": 0,
      "ampl": "0"
    },
    {
      "key": 3,
      "name": "pump_run_coil",
      "sadd": 1,
      "rtype": 1,
      "radd": 5,
      "dtype": 0,
      "magn": "1",
      "report": 0,
      "ampl": "0"
    },
    {
      "key": 4,
      "name": "fire_coil_1",
      "sadd": 1,
      "rtype": 1,
      "radd": 6,
      "dtype": 0,
      "magn": "1",
      "report": 0,
      "ampl": "0"
    },
    {
      "key": 5,
      "name": "fire_coil_2",
      "sadd": 1,
      "rtype": 1,
      "radd": 7,
      "dtype": 0,
      "magn": "1",
      "report": 0,
      "ampl": "0"
    },
    {
      "key": 6,
      "name": "water_level",
      "sadd": 1,
      "rtype": 3,
      "radd": 60,
      "dtype": 2,
      "magn": "1",
      "report": 0,
      "ampl": "0"
    },
    {
      "key": 7,
      "name": "press_state",
      "sadd": 1,
      "rtype": 3,
      "radd": 65,
      "dtype": 2,
      "magn": "1",
      "report": 0,
      "ampl": "0"
    },
    {
      "key": 8,
      "name": "fault_reg",
      "sadd": 1,
      "rtype": 3,
      "radd": 570,
      "dtype": 2,
      "magn": "1",
      "report": 0,
      "ampl": "0"
    }
  ]
}

配置 Modbus Slave

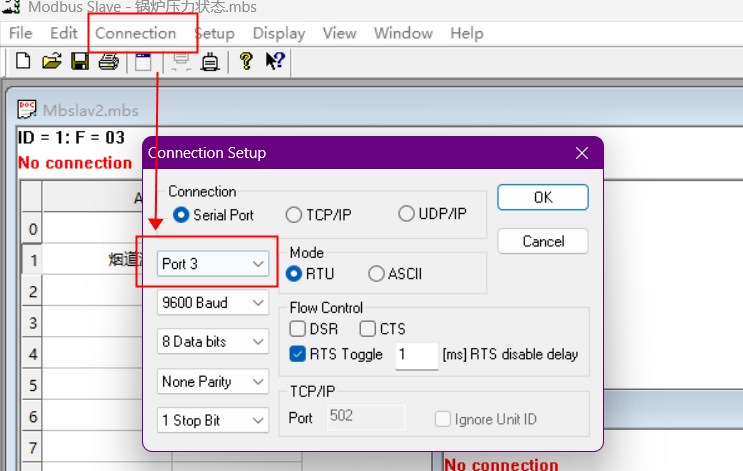

连接设置

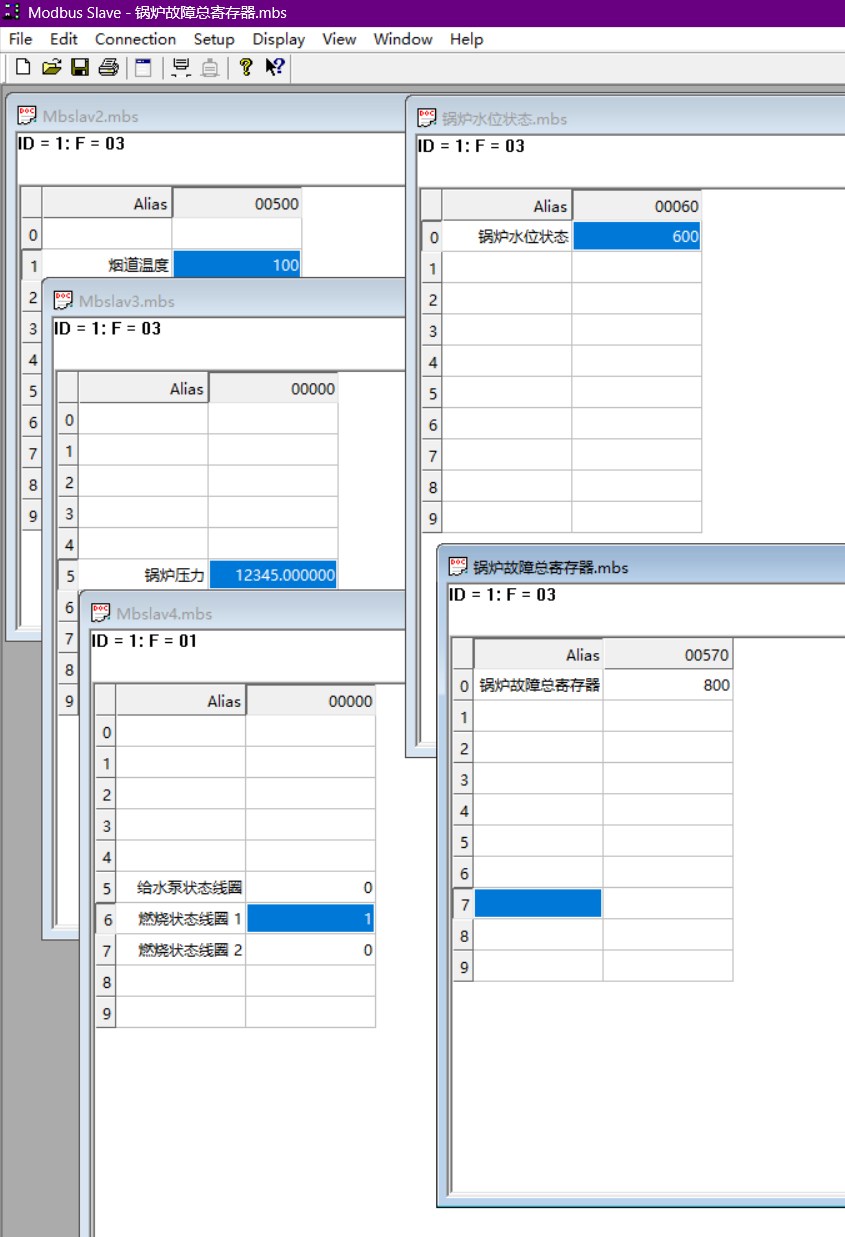

采集点配置

数据类型对照表

点位名称 Function Display Quantity dtype
烟道温度 03 Holding Register Unsigned 1 2
锅炉压力 03 Holding Register Float 2 7
给水泵状态 01 Coil Status Binary 1 0
燃烧状态线圈1 01 Coil Status Binary 1 0
燃烧状态线圈2 01 Coil Status Binary 1 0
水位状态 03 Holding Register Unsigned 1 2
压力状态 03 Holding Register Unsigned 1 2
故障寄存器 03 Holding Register Unsigned 1 2

采集点详细说明

1. 烟道温度

  • 地址：40502 → radd: 501
  • 类型：16位无符号整型
  • 换算：实际温度 = 采集值 × 0.1
  • 示例：采集值 125 → 实际温度 12.5℃

2. 锅炉压力

  • 地址：40006 → radd: 5
  • 类型：32位浮点数（注意：slave需配置Float inverse才能正确读取）
  • 换算：实际压力 = 采集值 × 0.01
  • 示例：采集值 800 → 实际压力 8.00 MPa

3-5. 燃烧状态

通过两个线圈组合判断：

线圈1 线圈2 状态
1 0 小火
1 1 大火
0 0 无火

6. 水位状态

采集值 状态
0 水位极低
1 水位低
2 水位正常
3 水位高
4 水位极高

7. 压力状态

采集值 状态
1 压力低
2 压力正常
3 压力高
4 压力极高

8. 故障寄存器

故障值按位解析，支持多故障同时上报：

示例：故障值 2817

1
2
2817 = 2048 + 512 + 256 + 1
     = bit11 + bit9 + bit8 + bit0

对应故障：

  • 定时时间到关机（正常模式）
  • 燃烧机故障
  • 烟温传感器故障
  • 炉水水位极低

字段名称映射

1
2
3
4
5
6
7
8
9
10
enum SteamBoilerPoints {
  flue_temp = '烟道温度',
  boiler_press = '锅炉压力',
  pump_run_coil = '给水泵状态',
  fire_coil_1 = '燃烧状态线圈1',
  fire_coil_2 = '燃烧状态线圈2',
  water_level = '锅炉水位状态',
  press_state = '锅炉压力状态',
  fault_reg = '锅炉故障寄存器',
}

小结

本文介绍了如何通过 Modbus 协议采集蒸汽锅炉的运行数据，包括：

  1. 硬件设备连接配置
  2. Modbus 协议地址转换
  3. 数据类型和倍率配置
  4. 状态量和故障位的解析方法

下一篇文章将介绍如何将采集到的数据上报到 MQTT 服务器。
